Elektronik Daya

September 28, 2020    No comments




1. Tujuan

1.1    Menjelaskan spesifikasi multimeter dan keistimewaannya.

1.2    Mengoperasikan osiloskop untuk mengamati dan mengukur sinyal

1.3    Menyebutkan metode pengukuran dengan jembatan wheatstone.

1.4    Mendiskusikan berbagai aplikasi praktis tentang diode



2. Komponen

1. Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.





2. Ground

Berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.





3. Power supply

Power supply atay catu daya adalah suatu alt listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.





Bahan:

1. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk  membatasi arus yang mengalir pada suatu rangkaian


Spesifikasi:







2. NPN Transistor

    Digunakan untuk menghidupkan Motor.









Spesifikasi

1. DC current gain maksimal 800

2. Arus Collector kontinu (Ic) 100mA

3. Tegangan Base-Emitter (Vbe) 6V

4. Arus Base maksimal 5mA


3. Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan   menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal.Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.














4. Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.














6. Lampu (led)

Lampu merupakan komponen elektronika yang berfungsi sebagai indikator pada rangkaian.


Spesifikasi:








8.  Lamp

Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik.

Spesifikasi :








3. Dasar Teori

3.1    Intrumen Pengujian Elektronis
Berikut adalah macam – macam alat ukur elektronika :
1. Ohm Meter
2. Ampere Meter
3. Voltmeter
4. Multimeter
5. Osiloskop
6. Generator Fungsi

3.2    Rangkaian Pengukuran Jembatan
Rangkaian jembatan adalah adalah suatu meteran keseimbangan yang digunakan untuk membandingkan dua tegangan, seperti suatu neraca timbangan yang digunakan uuntuk membandingkan  dua berat benda. Rangkaian jembatan dapat digunakan untuk mengukur semua nilai dalam besaran listrik.

3.3    Dioda Semi Konduktor
Dioda merupakan komponen elektronika yang mempunyai dua elektroda (terminal), yang dapat berfungsi sebagai penyearah arus listrik. Dalam pembahasan ini hanya dibahas dioda semikonduktor saja. Dioda semi konduktor itu sendiri merupakan alat elektronika yang terdiri dari pertemuan antara semikonduktor tipe P dan semikonduktor tipe N.

3.4    Transistor
Transistor adalah komponen semi konduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Jenis-jenis transistor :
1. Transistor Sambungan Bipolar
2. Field Effect Transistor
3. Transistor Satu Sambungan
4. Transistor Darlington
5. Transistor Bipolar Gerbang Terisolasi
6. Foto Transistor
7. Penguat Transistor
8. Osilator Transistor

3.5    Thyristor
Thyristor merupakan devais semikonduktor 4 lapisan berstruktur pnpn dengan tiga pn-junction. Devais ini memiliki tiga terminal yaitu: anode, katode, dan gerbang. Thyristor biasanya digunakan sebagai saklar/bistabil, beroperasi antara keadaan non konduksi ke konduksi. Pada banyak aplikasi thyristor dapat diasumsi sebagai saklar ideal, akan tetapi dalam prakteknya thyristor memiliki batasan dan karakteristik tertentu.

3.6    Elektronika Daya
Elektronika Daya (Power Electronics) didefinisikan sebagai sebuah aplikasi elektronika yang menitikberatkan pada pengaturan peralatan listrik yang berdaya besar dengan cara melakukan pengubahan parameter-parameter listrik (arus, tegangan, daya listrik).

4. Prinsip Kerja

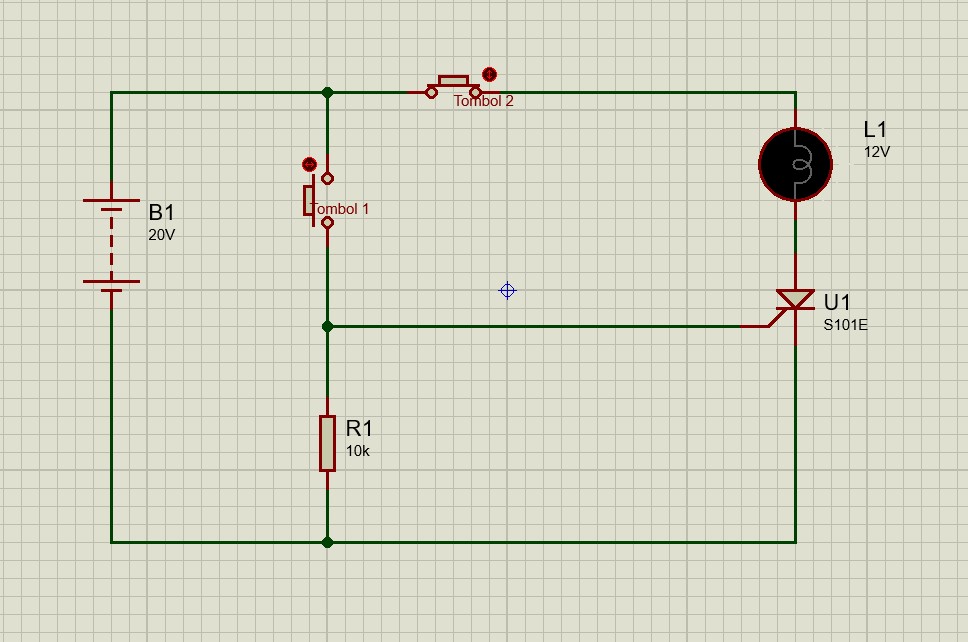

Operasi SCR. Anoda terhubung sehingga positif terhadap katoda. Penutupansebentar tombol tekan PB1 memberikan pengaruh positif tegangan terbatas pada gerbang SCR, yang menswitch on rangkaian anoda katoda atau pada kondusi, kemudian menhidupkan lampu. Ketika SCR on, SCR tetap on, bahkan sesudah tegangan gerbang dilepas. Satu-satunya cara mematikan untuk mematikan SCR adalah mengurangi arus anoda-katoda sampai nol dengan melepaskan teganagn sumber dari rangkaian anoda-katda. Hal ini dicapai dengan penekanan tombol tekan PB2 sebentar.


5. Gambar Rangkaian




6. Video




7. Link Download




TES

1. Betul atau salah? Dioda laser digunakan untuk displai digital. Salah

2. Betul atau salah? Diodafoto dirancang beroperasi pada mode bias-mundur. Betul

3. Betul atau salah? Dioda zener hanya akan menghantarkan arus pada arah bias mundur. Salah

4. Betul atau salah? Transistor sambungan bipolar digerakkan oleh arus, sedangkan FET secara praktis tidak ada arus input. Betul

5. Betul atau salah? Semua JFET adalah alat biasa ON. Betul

6. Betul atau salah? Gerbang dari MOSFET tidak mempunyai kontak listrik dengan sumber drain. Betul

7. Betul atau salah? MOSFET jenis penipisan biasanya ON sedangkan MOSFET jenis penambahan biasanya OFF. Betul

8. Betul atau salah? Transistor efek-medansemi konduktor metal-oksida sangat sentitif terhadap muatan statis. Betul

9. Betul atau salah? Thyristor pada pokoknya dirancang untuk penguatan sinyal. Salah

10. Betul atau salah? Triac mampu menghantarkan dengan salah satu polaritas terminal atau tegangan gerbang. Betul

11. Betul atau salah? Output dari triac adalah arus bolak-balik. Betul

12. Betul atau salah? Diac adalah alat dua-terminal. Betul

13. Betul atau salah? Arus mengalir pada diac hanya pada satu arah saja. Salah

14. Betul atau salah? Output logika gerbang OR adalah HIGH atau 1 jika setiap atau semua inputnya adalah logika 1, atau HIGH. Betul

15. Betul atau salah? Gerbang inverter hanya mempunyai satu gerbang input. Betul



SOAL

1. dibawahh ini yang bukan termasuk dari kombinasi yang terdapat dalam multimeter

a. voltmeter

b.ampermeter

c. ohmmeter

d. wattmeter

2. diode yang digunakan pada rangkaian pengatur tegangan adalah

a. diode klem

b. diode zener

c. diode penyerah

d. diode laser

3. diantar berikut yang bukan fitur pengukuran tambahan meliputi

a. save

b. autoset

c. step

d. output

Read More

Minggu, 27 September 2020

Kontrol Suhu Motor (Thermistor)

September 27, 2020    No comments






1. Tujuan

1.1    Mengenalkan saklar yang dioperasikan secara manual yang bisa dijumpai di industry.

1.2    Mengenalkan saklar yang dioperasikan secara mekanis yang biasa dijumpai di industri.

1.3    Menenerangkan bagaimana perbedaan sensor yang mendekteksi dan yang mengukur

         kehadiran (adanya) sesuatu.

1.4    Menyebutkan karakteristik pengoperasian relai, solenoid,kran solenoid,motor “stepper”,

         dan motor dc tanpa sekat.


2. Komponen

Alat:

1. Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.





2. Ground

Berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.





3. Power supply

Power supply atay catu daya adalah suatu alt listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.





Bahan:

1. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk  membatasi arus yang mengalir pada suatu rangkaian


Spesifikasi:







2. NPN Transistor

    Digunakan untuk menghidupkan Motor.









Spesifikasi

1. DC current gain maksimal 800

2. Arus Collector kontinu (Ic) 100mA

3. Tegangan Base-Emitter (Vbe) 6V

4. Arus Base maksimal 5mA


3. Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan   menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal.Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.














4. Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.














6. Lampu (led)

Lampu merupakan komponen elektronika yang berfungsi sebagai indikator pada rangkaian.


Spesifikasi:








8.  Lamp

Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik.

Spesifikasi :







3. Dasar Teori

3.1    Pengendali Gerakan

Derek jembatan mengijinkan beban dipindahkan dari satu titik ke titik yang lain di mana saja di dalam lingkup empat persegi panjang dari jembatan dan runway.
Sistem Derek dan kerekanrel tunggal mengijinkan gerakan sepanjang rute yang ditentukan.Sistem tersebut dirancang untuk beroperasi diudara dan tidak mengganggu aktivitas permukaan tanah.Kurva, saklar, piring putar, alat rem dan turun/angkat dapat ditambah untuk meingkatkan fleksibilitas.
Derek jib (layar topang) digunakan untuk station kerja yang dituju dan dapat menjadi tambahan yang bermanfaat untuk system yang menangani “overhead”. Unit yang berdiri bebas dapat digunakan pada daerah terbuka tanpa harus ditautkan pada struktur bangunan.
Pengontrol gerakan  yang dapat diprogramkan berdasarkan computer yang digunakan untuk pelaksanaan control gerakan yang cermat.

3.2    Kontrol Tekanan

Kontrol tekanan kemungkinan adalah (1) kontrol (mempertahankan tekanan gas, cairan atau benda padat pada nilai yang ditentukan), atau (2) pembatas (merasakan tekanan sudah mencapai pada suatu batas yang sudah ditentukan sebelumnya atau pindah dari suatu rentang yang aman). Tekanan didefinisikan sebagai gaya per satuan luas. Satuan tekanan yang paling umum adalah psi (pounds per inchikuadrat), inches dari kolom air (wc) pada manometer.

3.3    Kontrol Suhu

Kontrol suhu dapat digunakan untuk mempertahankan suhu tertentu di dalam suatu proses atau perlindungan terhadap kondisi suhu berlebihan. Pengontrol suhu yang digunakan adalah termokopel sebagai elemen yang merasakan suhu. Termokopel adalah sambungan dua logam yang berbeda dan mempunyai output tegangan yang sebanding dengan beda suhu antara sambungan panas dan ujung kawat (sambungan dingin). Pengontrol suhu digunakan untuk proses pengontrolan suhu dengan cermat tanpa melibatkan penambahan operator.

3.4    Kontrol Waktu

Fungsi utama dari pemilih waktu atau timer adalah menempatkan informasi sekitar waktu yang lewat pada rangkaian kontrol. Kontrol pemilihan waktu dapat dicapai dengan menggunakan komponen pneumatic, elektromekanis, atau elektronis. Pembedaan dapat dibuat antara timer (pemilih waktu) dengan relai tunda-waktu. Umumnya, relai tunda-waktu adalah peranti yang mempunyai fungsi pemilihan waktu setelah kumparan timer telah diberi tenaga atau dihilangkan tenaganya. Pada umumnya, timer membuka atau menutup rangkaian listrik pada operasi sesuai dengan waktu yang deprogram. Juga dijumpai kontak sesaat pada relai tunda-waktu maupun timer.

3.5    Kontrol Pencacah

Pencacah adalah peranti yang akan menerima rentetan dari pulsa pencacah operasi mesin dan menampilkan fungsi output berdasarkan angka perhitungan yang ditentukan sebelumnya oleh pemakai.Sebagian besar pencacah seperti timer dapat mempunyai interval dan operasi tunda. Operasi interval berarti bahwa beban akan dijalankan ketika unit mencacah. Operasi tunda berarti bahwa beban akan digerakkan pada akhir siklus pencacahan.

3.6    Kontrol Urutan

Kontrol urutan melibatkan pengontrolan urutan pada suatu event tertentu yang akan terjadi. Banyak peranti mesin dan mesin proses memerlukan pengontrolan urutan yang ditentukan sebelumnya ketika peralatan distart dan atau jalan. Sebagai contoh adalah sistem distribusi daya yang tidak mempunyai cukup kapasitas untuk menstart beberapa motor secara serentak. Jika beberapa motor distart dari station tombol tekan yang sama pada kondisi tersebut, waktu tunda dapat disediakan antara operasi dari starter-starter motor tersebut.


4. Prinsip Kerja

Pada Percobaan ini kita akan memakai aplikasi rangkaian dengan menggunakan sensor suhu dimana saklar akan menutup sendiri pada keadaan suhu tertentu. Prinsipnya saat keadaan suhu pada rangkaian berada dibawah batas suhu sensor, motor akan menyala dan saat suhu pada rangkaian berada di atas batas suhu sensor maka motor akan berhenti dan led merah akan menyala sebagai tanda peringatan bahwa suhu rangkaian telah melewati batas suhu yang telah ditentukan.

5. Gambar Rangkaian








6. Video






7. Link Download


Download Video





Read More
